Описание
Характеристика оборудования

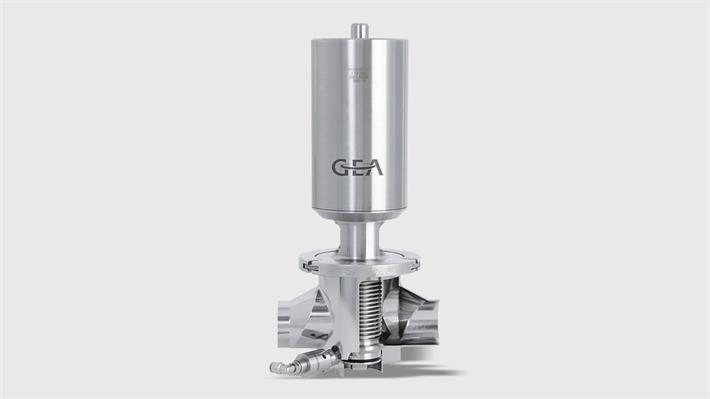

Приварной сильфон из нержавеющей стали используется для герметизации зоны продукта для защиты от внешних загрязнений. Интегрированный паровой барьер (ISB) позволяет безопасно разъединять продуктовые линии стерильной средой – его можно надежно заблокировать от атмосферы с помощью двух интегрированных боковых клапанов.
Основные компоненты
Корпус
На корпусе асептического клапаны с индикацией протечки имеются два, три или четыре соединительных отверстия. Корпусы в стандартном исполнении производятся со стандартным стыковым сварным соединением. По запросу могут быть предоставлены различные размеры соединительных отверстий, а также различные асептические соединения для труб. Корпус характеризуется удлиненной конструкцией в зоне седла клапана, что позволяет интегрировать до двух боковых клапанов дробного размера.
Внутренний узел
В стандартном исполнении внутренний узел включает два уплотнения седла клапана. Оба седла клапана выполнены с привинченными уплотнениями седла клапана. Для седла клапана А предусмотрено уплотнение радиальной формы из материала EPDM, а седло клапана В оснащается стандартным уплотнением из материала Tefasep® (как вариант – из PTFE). По той причине, что оба уплотнения седла клапана находятся на том же штоке клапана, их можно двигать только одновременно.
Привод
В стандартном исполнении пневматический привод закрывается пружиной и открывается воздухом (нормально закрытый, NC). Кроме того, в качестве опции предлагается привод с функцией подъема седла (AZ), которая позволяет открыть седло клапана В во время безразборной очистки (CIP).
Зажим
Благодаря своей прочной конструкции зажим обеспечивает стабильное по давлению и безопасное соединение основных компонентов. Специальная конструкция с тремя сегментами обеспечивает удобное обслуживание компонента даже в условиях ограниченного пространства.
Боковые клапаны
Асептические дозировочные клапаны могут быть дополнительно оснащены одним или двумя боковыми клапанами. Оба из них будут в нормально закрытом (NC) или нормально открытом (NO) исполнении. Седла боковых клапанов герметизированы при помощи термостойкого штока из PEEK.
Модули обратной связи
Асептические отсечные клапаны могут быть оснащены открытыми модулями обратной связи или системами обратной связи T.VIS® в стандартном исполнении. Модули обратной связи также можно приобрести у сторонних поставщиков и установить через специальные адаптеры.
Технические характеристики в стандартном исполнении
| Позиция | Размер |
| Номинальное давление клапана | 10 бар |
| Давление закрытия | 5 – 6 бар (в зависимости от размера клапана) |
| Давление управляющего воздуха | 6 бар |
| Герметичный уплотнительный элемент | Сильфон из нержавеющей стали |
| Материал уплотнения седла клапана, седло A | EPDM |
| Материал уплотнения седла клапана, седло B | Tefasep® |
| Уплотнение корпуса | Силикон |
| Качество поверхности в зоне продукта | Ra ≤ 0,8 |
| Качество материала в зоне продукта | AISI 316L / AISI 316Ti |
| Максимальная рабочая температура | 135°C (275 °F) |
| Максимальная температура стерилизации | 150 °C (302 °F), продолжительность не более 30 мин. |
