Ma'lumot

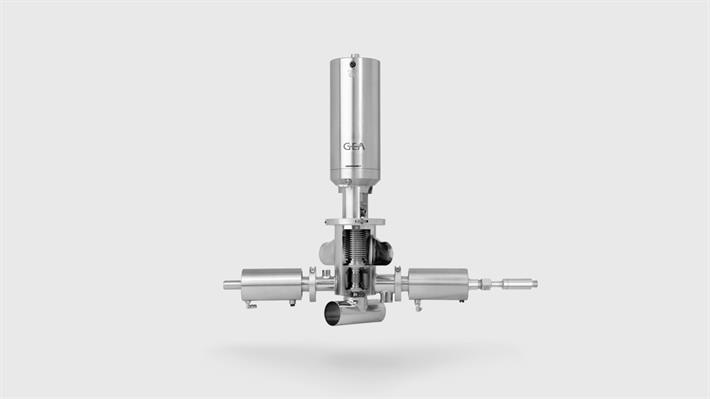

Характеристика оборудования
Приварной сильфон из нержавеющей стали используется для герметизации зоны продукта для защиты от внешних загрязнений. Интегрированный паровой барьер (ISB) позволяет безопасно разъединять продуктовые линии стерильной средой – его можно надежно заблокировать от атмосферы с помощью двух интегрированных боковых клапанов.
Основные компоненты
Корпус
На корпусе двухкамерного клапана имеются два, три или четыре соединительных отверстия. Клапаны в стандартном исполнении имеют стыковое сварное соединение. По запросу могут быть предоставлены различные размеры соединительных отверстий, а также различные асептические соединения для труб.
Внутренний узел
В стандартном исполнении внутренний узел включает два уплотнения седла клапана. Седло клапана А может быть выполнено либо с привинченным, либо с насаженным в горячем состоянии уплотнением седла клапанов, а седло клапана В в стандартом исполнении включает насаженное в горячем состоянии уплотнение. Кроме стандартного уплотнения Tefasep® могут использоваться и другие материалы для уплотнения, например, PTFE. Номинальный диаметр клапана определяется более крупным седлом клапана (седло клапана B).
Привод
В стандартном исполнении пневматический привод закрывается пружиной и открывается воздухом (нормально закрытый, NC). Возможные варианты приводов включают: привод без подъема одного седла (просто полный ход), привод с подъемом седла для седла A плюс полный ход (2 хода клапана) и, наконец, привод с подъемом одного седла для обоих седел клапана (седла A+B) плюс полный ход (3 хода клапана).
Зажим
Благодаря неразъемной конструкции зажим компании GEA обеспечивает стабильное по давлению и безопасное соединение основных компонентов. Специальная конструкция с тремя сегментами обеспечивает удобное обслуживание компонента даже в условиях ограниченного пространства.
Боковые клапаны
Стерильная камера включает впускной и выпускной клапан в стандартном исполнении. Положение блокировки от аварий (нормально закрытое или нормально открытое) обоих боковых клапанов можно выбрать независимо друг от друга. Выпуск может быть оснащен встроенным термозондом для измерения температуры в стерильной камере. Кроме того, для выпуска может быть предусмотрена конфигурация с отводным клапаном, чтобы напрямую направить стерильную среду и на выпускную сторону клапана.
Модули обратной связи
Асептические двухкамерные клапаны могут оснащаться либо открытыми модулями обратной связи, либо системами обратной связи T.VIS® в стандартном исполнении. Модули обратной связи также можно приобрести у сторонних поставщиков и установить через специальные адаптеры.
Технические характеристики в стандартном исполнении
| Позиция | Размер |
| Номинальное давление клапана | 10 бар |
| Давление закрытия | 5 – 6 бар (в зависимости от размера клапана) |
| Давление управляющего воздуха | 6 бар |
| Герметичный уплотнительный элемент | Сильфон из нержавеющей стали |
| Материал уплотнения седла клапана | Tefasep® |
| Уплотнение корпуса | Силикон |
| Качество поверхности в зоне продукта | Ra ≤ 0,8 |
| Качество материала в зоне продукта | AISI 316L / AISI 316Ti |
| Максимальная рабочая температура | 150°C (302 °F) |
| Максимальная температура стерилизации | 160 °C (320 °F), продолжительность не более 30 мин. |
