Ma'lumot
Характеристика оборудования

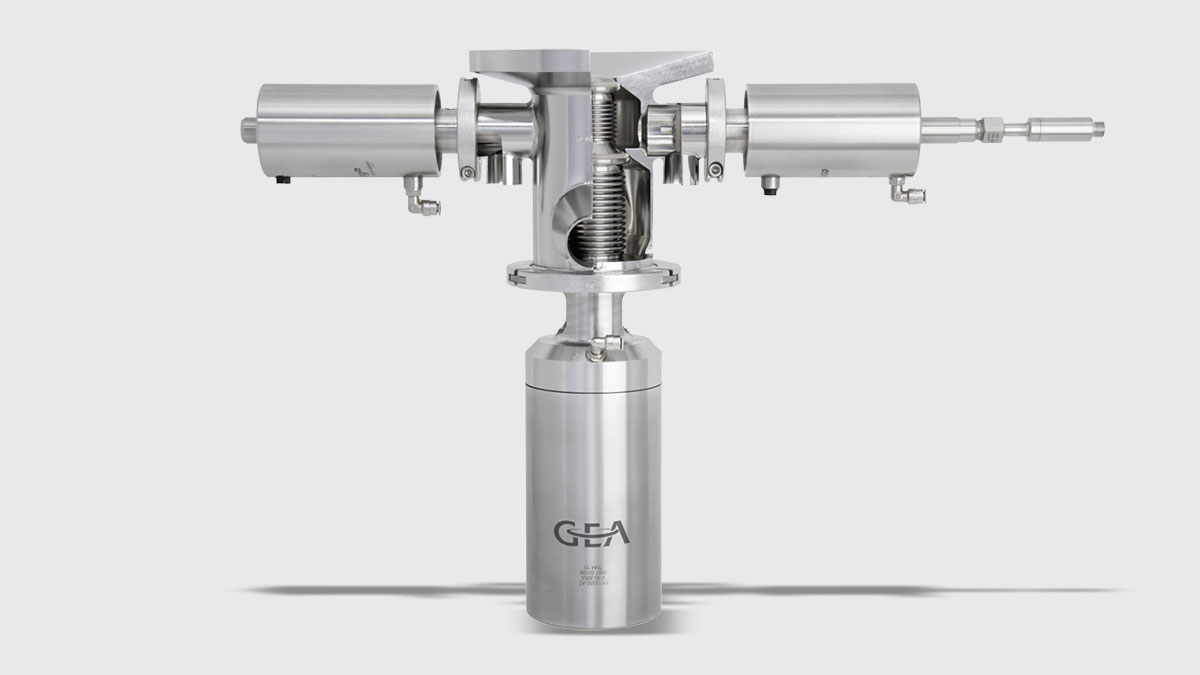

Интегрированный паровой барьер (ISB) обеспечивает безопасное разделение обеих поточных линий при помощи двух уплотнений гнезда клапана. Встроенная функция возможности подъема одного седла обеспечивает полностью автоматическую очистку седла во время производства. Количество уплотнений и движущихся частей сведено к минимуму, что обеспечивает простоту техобслуживания и низкую общую стоимость владения. Клапан обеспечивает полное разделение несовместимых сред и обеспечивает максимальную безопасность процесса.
Основные компоненты
Корпус
На корпусе с донным седлом для двухкамерных клапанов с донным седлом имеется одно, два, три или четыре соединительных отверстия. Клапаны в стандартном исполнении имеют стыковое сварное соединение. По запросу могут быть предусмотрены разные размеры соединительных отверстий, а также разные асептические трубные соединения. Корпус клапана с донным седлом может быть изготовлен с трубным соединением, приварным фланцем или винтовым фланцевым соединением с танком.
Внутренний узел
Верхнее седло внутреннего узла содержит насаженное в горячем состоянии уплотнение седла клапана, изготовленное из материала Tefasep® (либо из PTFE). Уплотнение нижнего седла клапана может быть привинченным или насаженным в горячем состоянии. Кроме стандартного уплотнителя Tefasep® для нижнего седла могут использоваться и другие уплотнительные материалы, например, PTFE, EPDM, Viton® и т.д. Номинальный диаметр клапана определяется большим гнездом клапана (уплотнение верхнего гнезда "B" выше).
Привод
В стандартном исполнении пневматический привод закрывается пружиной и открывается воздухом (нормально закрытый, NC). Возможные варианты приводов включают: привод без подъема одного седла (1 ход клапана), привод с подъемом нижнего седла клапана (седло A) и полным ходом (2 хода клапана) и, наконец, привод с подъемом одного седла для обоих седел клапана (седла A+B) и полным ходом клапана (3 хода клапана).
Зажим
Благодаря неразъемной конструкции зажим компании GEA обеспечивает стабильное по давлению и безопасное соединение основных компонентов. Специальная конструкция с тремя сегментами обеспечивает удобное обслуживание компонента даже в условиях ограниченного пространства.
Боковые клапаны
Стерильная камера включает вход для пара и сливной клапан в стандартном исполнении. Оба клапана могут быть оснащены нормально закрытыми (NC) или нормально открытыми (NO) приводами, в зависимости от спецификаций заказчика. Оба соединительных отверстия на боковых клапанах направленны вниз в одном направлении. Кроме того, сливной клапан поставляется со встроенным термозондом для измерения температуры в стерильной камере.
Модули обратной связи
Асептические двухкамерные клапаны с донным седлом могут быть оснащены открытыми модулями обратной связи или системами обратной связи T.VIS® в стандартном исполнении. Модули обратной связи также можно приобрести у сторонних поставщиков и установить через адаптеры специальной конструкции.
Технические характеристики в стандартном исполнении
| Позиция | Размер |
| Номинальное давление клапана | 10 бар |
| Давление закрытия | примерно 6 бар (в зависимости от размера клапана) |
| Давление управляющего воздуха | 6 бар |
| Внутренний узел | С сильфоном из листового металла |
| Герметичный уплотнительный элемент | Сильфон из нержавеющей стали |
| Материал уплотнения седла клапана | Tefasep® |
| Качество поверхности в зоне продукта | Ra ≤ 0,8 |
| Качество материала в зоне продукта | AISI 316L |
| Рабочая температура | -20...+150°C |
