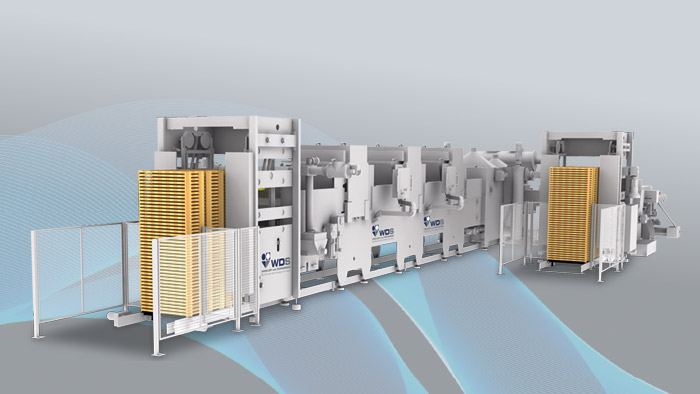

Могульная установка с упорядоченным обеспудриванием продукта
Kategoriya:Qandolat mahsulotlari
Narx:
Kelishilgan holda
- Eng kam buyurtma:
- Ishlab chiqarish quvvati:
- Hozirda mavjud:
- Javob berish o'rtacha vaqti:
- Javob berish foizi:
- To'lov turlari:
- Baham ko'rish:
- 1
- 22 лотков/минуту
- 1
- 0 часа
- 100%
![]()
![]()
![]()
![]()
![]()
![]()
Ma'lumot
Могульная установка с упорядоченным обеспудриванием продукта
Специальная установка по производству всех изделий, отливаемых в крахмальную пудру, для которых, в силу их специфики, требуется упорядоченная передача на последующую обработку. Возможно также исполнение без отливочной машины - как дополнение к уже имеющейся стандартной могульной установке.
Характерные особенности
- Транспортировка лотков, непрерывная или в режиме «старт-стоп», по выбору Заказчика и в зависимости от вида продукта
- Большой выбор отливочных машин: с одинарным или двойным ходом, с отливкой Mono, One-Shot, Starlight и Starlight с начинкой
- Концепция установки без использования щетинных щёток
- Станция переворота лотков при помощи трёхгранного барабана
- Возможность выдвижения всего узла обдувочных турникетов для удобства обслуживания
- Результативная предварительная очистка изделий
- Транспортировочные цепи - вне зоны продукта
- Высокая эффекивность / эксплуатационная надёжность
- Минимальные затраты времени на техническое обслуживание, благодаря концепции отдельных приводов с серводвигателями
- Исполнение с учётом требований взрывобезопасности
- Высокая степень соответствия санитарно-гигиеническим нормам и удобное/простое управление
Технические характеристики
- Скорость установки до 22 лотков/минуту
- Рабочая высота – 1340 мм (высота позиции лотка во время трансортировки)
- Размеры лотков 790 – 828 x 360 - 420 мм
- Высота стопки лотков с крахмалом до 3300 мм
- Стальные поддоны для 2-х или 3-х стопок
- До 12 цветов/ароматов на каждую отливочную машину
- Насосная система в зависимости от параметров продуктов, например:
- одноходовая система до 22 x 38 поршней
- многоходовая система до 14 x 42 поршней
Основные компоненты установки
Могульная установка тип 462
Могульные установки предназначены для изготовления всего спектра изделий отливаемых в крахмал, таких как желейные и жевательные продукты на основе пектина, гуммиарабика, желатина, агар-агара и каррагинана, а также лакрицы, помадки, крема, суфле, маршмеллоу и продуктов с сахарной корочкой.
Характерные особенности
- Транспортировка лотков непрерывная или в режиме «старт-стоп», по выбору Заказчика и в зависимости от вида продукта
- Большой выбор отливочных машин: с одинарным или двойным ходом, с отливкой Mоно, One-Shot, Starlight и Starlight с начинкой
- Концепция очистки без использования щетинных щёток
- Выдвижной узел с сепарирующим и просеивающим ситами
- Транспортировочные цепи - вне зоны продукта
- Высокая эффекивность / эксплуатационная надёжность
- Минимальные затраты времени на техническое обслуживание, благодаря концепции отдельных приводов с серводвигателями
- Исполнение с учётом требований взрывобезопасности
- Высокая степень соответствия санитарно-гигиеническим нормам и удобное/простое управление
Технические характеристики
Технические характеристики установки тип462/B1
- Скорость установки до 35 лотков/минуту
- Рабочая. высота – 1340 мм, (высота позиции лотка во время трансортировки)
- Размеры лотков 760 - 840 x 360 - 440 мм
- Высота стопки лотков с крахмалом до 3300 мм
- Стальные палеты-поддоны для 2-х, 3-х или 4-х стопок
- До 12 цветов/ароматов на каждую отливочную машину
- Насосная система в зависимости от параметров продуктов, например:
- одноходовая система до 22 x 38 поршней
- Многоходовая система до 14 x 42 поршней
Технические характеристики установки тип462CL
- Скорость установки до 35 лотков/минуту
- Рабочая высота - 1340 мм (высота позиции лотка во время транспортировки)
- Размеры лотков 1160 - 1240 x 360 - 440 мм
- Высота стопки лотков – до 3300 мм
- Стальные поддоны для 2-х, 3-х или 4-х стопок/штабелей
- До 18 цветов/ароматов на каждую отливочную машину
- Насосная система в зависимости от параметров продуктов, например:
- Одноходовая система до 22 x 56 поршней
- Многоходовая система до 14 x 62 поршней
Основные компоненты могульной установки тип 462B/1 и тип 462CL

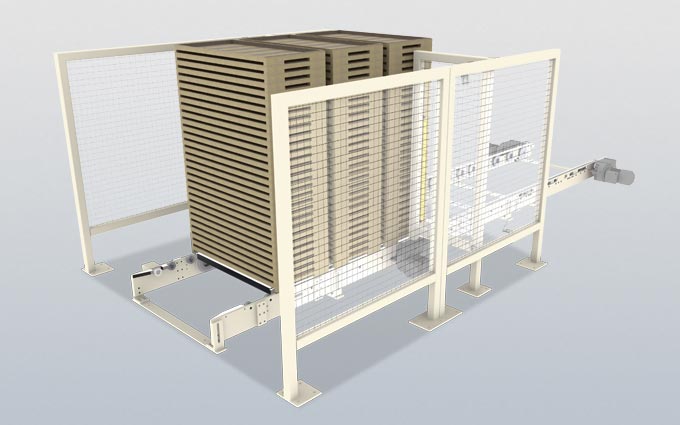

Транспортёр палет
Варианты исполнения:
- Прямая подача (по ходу производственного движения)
- Поперечная подача палет с лотками
- Подача с помощью поворотного стола
- Привязка к автоматическим системам транспортировки палет

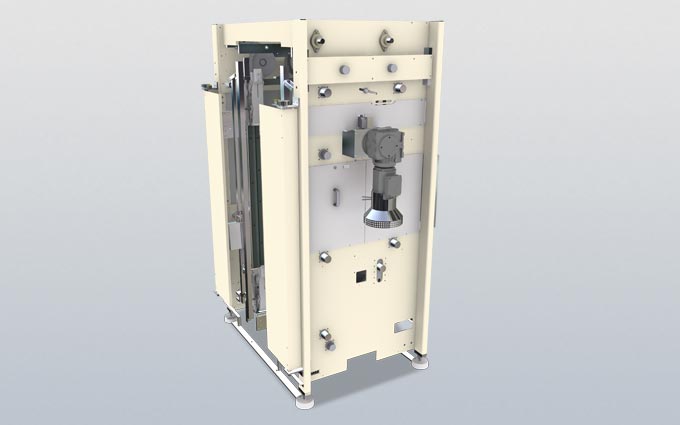

Дештабелёр (устройство разборки штабеля)
- Палеты со стопками/штабелями лотков автоматически подаются на позицию дештабелирования.
- Правая и левая цепи в направляющих, смонтированных в корпусе, снабжены специальными захватами.
- За один такт одна пара захватов принимает одну стопку лотков с крахмальной пудрой, в количестве до 7 шт.
- Лотки с крахмалом изымаются из стопки с помощью специального приспособления и подаются в цепной транспортёр лотков для дальнейшей транспортировки по линии.
- Максимальная высота стопки/штабеля составляет 3300 мм.

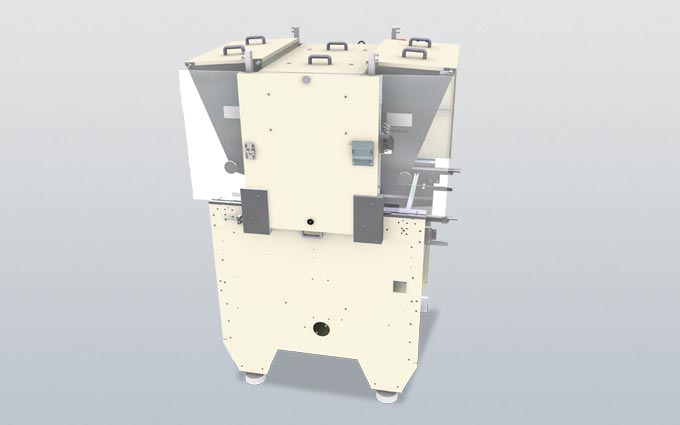

Отливочные машины
- Многоходовые отливочные машины
- Одноходовые отливочные машины (для моноотливки)
- Одноходовые отливочные машины (для отливки методом One-Shot)
- Одноходовые отливочные машины (для отливки методом Starlight с начинкой)
- Выдвижные отливочные машины
- Отливочные машины в исполнении «EasyClean»
Штабелёр с устройством формирования частичной стопки (до 7 лотков)
- Лотки со свежеотлитыми изделиями изымаются с помощью специального приспособления из цепного транспортёра и укладываются в частичную стопку.
- Затем стопка лотков, удерживаемая парой захватов, транспортируется по элеватору штабелёра и укладывается на поддон – формируется штабель.

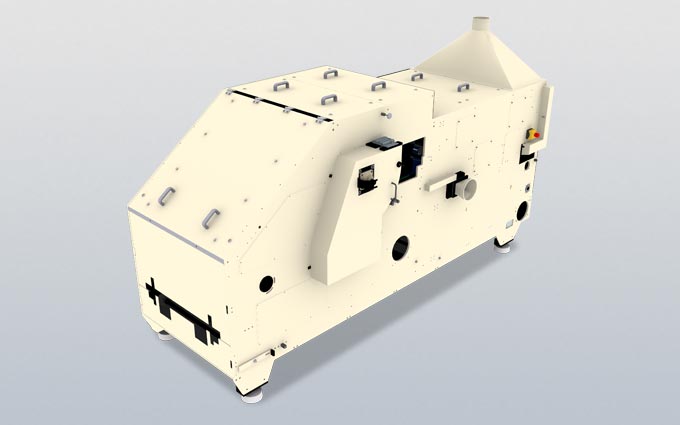

Станция упорядоченного обеспудривания продукта
- Специальное устройство переворота лотков – трёхгранный барабан с механическими захватами для удержания лотков
- Обеспудривание изделий с сохранением рядности на непрерывно движущемся сетчатом транспортёре
- Устройство возвратного переворота лотков с двумя механическими поворотными консолями
- Предварительная очистка изделий при помощи регулируемых всасывающих дюз
- Регулируемые по высоте воздухоструйные турникеты для очистки продуктов от остатков крахмала
- Упорядоченная передача продукта на дальнейшую обработку
- Высота передачи продукта - ок. 1090 мм

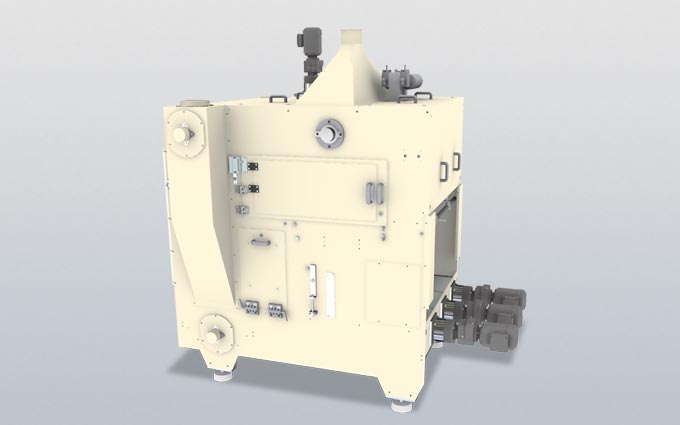

Узел заполнения лотков и узел штамповки
- Транспортировка крахмальной пудры от станции обеспудривания к узлу заполнения лотков
- Цикл шнековых транспортёров непрерывно подаёт крахмал в бункер наполнения лотков, из которого крахмал в разрыхленном состоянии засыпается с предварительным разравниванием в лотки. Излишки транспортируются назад.
- Равномерное распределение крахмала в лотке с помощью регулируемых скребков
- Сервоприводной процесс штамповки с пневмо-очисткой кромок лотков от крахмала
