Description

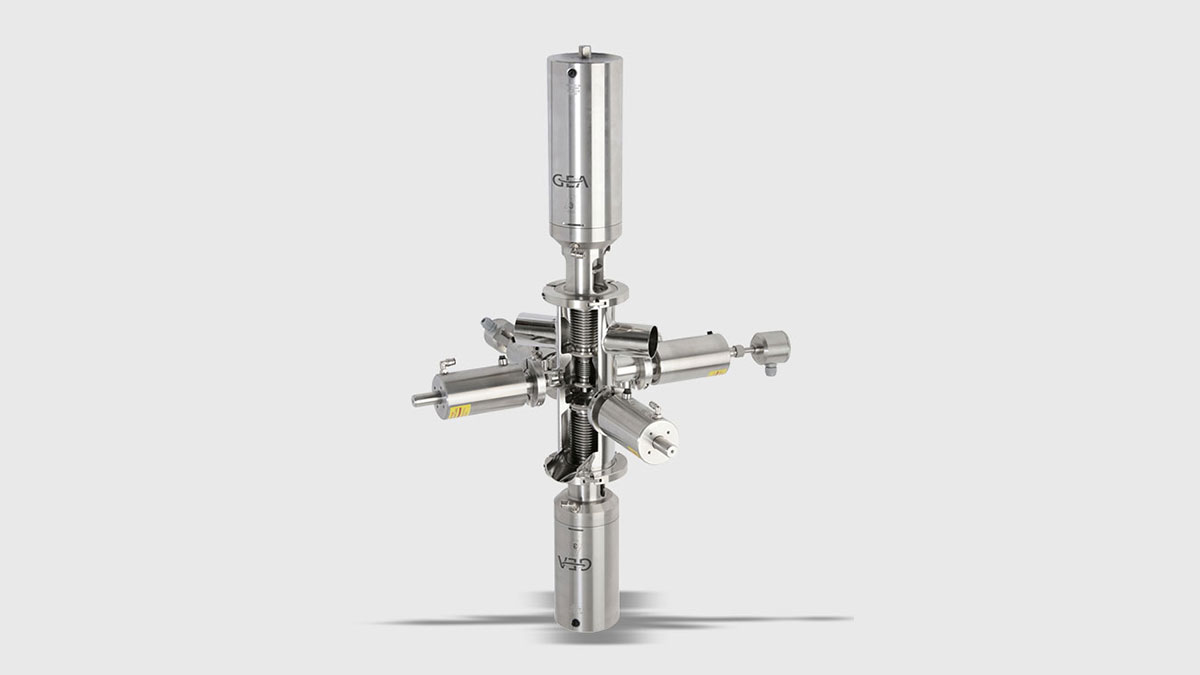

Характеристика оборудования
Для герметизации зоны продукта в целях защиты от внешних загрязнений используются приварные сильфоны из нержавеющей стали. Два интегрированных паровых барьера (ISB) могут работать независимо друг от друга и обеспечивают безопасное разделение обеих поточных линий даже при поднятии седла клапана В двухкамерного внутреннего узла. Третье седло клапана обеспечивает дополнительную гибкость вашего технологического процесса и сокращает время простоя, необходимое для очистки. Оно также обеспечивает выполнение работ по техобслуживанию на клапане для нижнего продуктопровода в то время, как верхний продуктопровод используется для производства.
Основные компоненты
Корпус
На корпусе двухкамерных клапанов DDK имеется два, три или четыре соединительных отверстия. Клапаны в стандартном исполнении имеют стыковое сварное соединение. По запросу могут быть предоставлены различные размеры соединительных отверстий, а также различные асептические соединения для труб.
Внутренние узлы
Двухкамерный клапан DDK содержит внутренний узел с двумя седлами клапана (как клапан DK) и внутренний узел с одним седлом клапана (как клапан AVBS). Более крупное седло (седло B) внутреннего узла DK содержит насаженное в горячем состоянии уплотнение седла клапана, изготовленное из материала Tefasep®. У двух других седел клапана могут быть привинченные или насаженные в горячем состоянии седла клапанов. Помимо стандартного уплотнения Tefasep® доступны и другие материалы для уплотнения, например, PTFE. Номинальный диаметр клапана определяется более крупным седлом клапана (седло клапана В) внутреннего узла DK.
Привод
В двухкамерном клапане DDK два привода. В стандартном исполнении оба пневматических привода закрываются пружиной и открываются воздухом (нормально закрытый, NC). Привод двухкамерного внутреннего узла позволяет поднять одно седло для обоих седел клапана (седла A+B), а также обеспечивает полный ход клапана (всего 3 хода клапана). Привод односедельного внутреннего узла позволяет осуществить полный ход и укороченный ход для вентиляции седла клапана.
Зажим
Благодаря неразъемной конструкции зажим компании GEA обеспечивает стабильное по давлению и безопасное соединение основных компонентов. Специальная конструкция с тремя сегментами обеспечивает удобное обслуживание компонента даже в условиях ограниченного пространства.
Боковые клапаны
Каждая из двух стерильных камер включает вход для пара и выпускной клапан в стандартном исполнении. Положение блокировки от аварий (нормально закрытое или нормально открытое) обоих боковых клапанов можно выбрать независимо друг от друга. Выпуск может быть оснащен встроенным термозондом для измерения температуры в стерильной камере. Кроме того, для выпуска может быть предусмотрена конфигурация с отводным клапаном, чтобы напрямую направить стерильную среду и на выпускную сторону клапана.
Модули обратной связи
Асептические двухкамерные клапаны типа DDK могут быть оснащены открытыми модулями обратной связи или системами обратной связи T.VIS® в стандартном исполнении. Модули обратной связи также можно приобрести у сторонних поставщиков и установить через специальные адаптеры.
Технические характеристики в стандартном исполнении
| Позиция | Размер |
| Номинальное давление клапана | 10 бар |
| Давление закрытия | 5 – 6 бар (в зависимости от размера клапана) |
| Давление управляющего воздуха | 6 бар |
| Герметичный уплотнительный элемент | Сильфон из нержавеющей стали |
| Материал уплотнения седла клапана | Tefasep® |
| Уплотнение корпуса | Силикон |
| Качество поверхности в зоне продукта | Ra ≤ 0,8 |
| Качество материала в зоне продукта | AISI 316L / AISI 316Ti |
| Максимальная рабочая температура | 150°C (302 °F) |
| Максимальная температура стерилизации | 160 °C (320 °F), продолжительность не более 30 мин. |
