Description

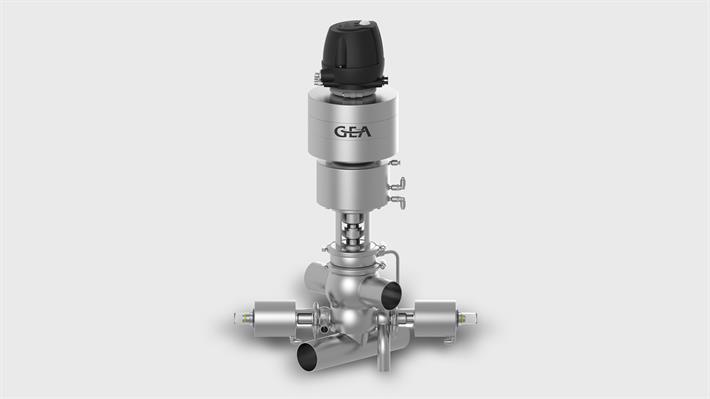

Характеристика оборудования
Для герметизации зоны продукта в целях защиты от внешних загрязнений используются диафрагмы штока D-tec®. Интегрированный паровой барьер (ISB) позволяет безопасно разъединять продуктовые линии стерильной средой – его можно надежно заблокировать от атмосферы с помощью двух интегрированных боковых клапанов.
Основные компоненты
Корпус
На корпусах двухкамерных клапанов D-tec® имеются три или четыре соединительных отверстия. Клапаны в стандартном исполнении имеют стыковые сварные соединения, подходящие для орбитальной сварки. По запросу могут быть предоставлены различные размеры соединительных отверстий, а также различные соединения для труб.
Внутренний узел
Диафрагма штока D-tec® с герметичным уплотнением – это ключевой элемент каждого клапана D-tec®. Она характеризуется длительным сроком службы, высокой устойчивостью к деформации и воздействию температуры и возможностью очистки. Внутри двухкамерного клапана D-tec® в стандартном исполнении имеются два уплотнения гнезда клапана, которых могут быть изготовлены из мягкого (например, СКЭПТ) или твердого (TEFASEP® gold) материала. Нижнее седло клапана соответствует номинальной ширине клапана.
Привод
Главный клапан по умолчанию оснащается двумя приводными механизмами. Главный приводной механизм используется для перемещения клапана из его нормального закрытого отказобезопасного положения в полностью открытое положение путем подачи сжатого воздуха в пневмосистему. С другой стороны, подъемный приводной механизм используется для независимого поднимания двух седел главного клапана во время работы системы безразборной мойки (CIP) или системы безразборной стерилизации (SIP).
Фонарь
Фонарь соединяет подъемный привод и контактирующие с продуктом компоненты и одновременно препятствует переносу тепла в системе между этими двумя секциями клапана. Фонарь выполняет важную опорную и зажимную функцию для диафрагмы верхнего штока D-tec®; кроме того, он предназначен для безопасного и легкого визуального обнаружения утечек.
Боковые клапаны
Стерильная камера включает впускной и выпускной клапан в стандартном исполнении. Положение блокировки от аварий (нормально закрытое или нормально открытое) обоих боковых клапанов можно выбрать независимо друг от друга. Выпуск может быть оснащен встроенным термозондом для измерения температуры в стерильной камере. Кроме того, для выпуска может быть предусмотрена конфигурация с отводным клапаном, чтобы напрямую направить стерильную среду и на выпускную сторону клапана.
Модули обратной связи
Двухкамерные клапаны D-tec® могут оснащаться либо открытыми модулями обратной связи, либо управляющими крышками T.VIS® по умолчанию. Уровень автоматизации в клапане может регулироваться в соответствии с потребностями клиента путем использования одной, двух или трех независимых управляющих крышек.
Технические характеристики в стандартном исполнении – мягкое уплотнение
| Позиция | Размер |
| Номинальное давление клапана | 6 бар |
| Давление закрытия | 6 бар |
| Давление управляющего воздуха | 6 бар |
| Герметичный уплотнительный элемент | Диафрагмы D-tec® |
| Материал уплотнения седла клапана | EPDM |
| Качество поверхности в зоне продукта | Ra ≤ 0,8 |
| Качество материала в зоне продукта | AISI 316L |
| Максимальная рабочая температура | + 135 °C |
| Максимальная температура стерилизации | + 150° в течение 30 мин. |
Технические характеристики в стандартном исполнении – жесткое уплотнение
| Позиция | Размер |
| Номинальное давление клапана | 6 бар |
| Давление закрытия | 6 бар |
| Давление управляющего воздуха | 6 бар |
| Герметичный уплотнительный элемент | Диафрагма D-tec® |
| Материал уплотнения седла клапана | TEFASEP® gold |
| Качество поверхности в зоне продукта | Ra ≤ 0,8 |
| Качество материала в зоне продукта | AISI 316L |
| Максимальная рабочая температура | + 150 °C |
| Максимальная температура стерилизации | + 160° в течение 30 мин. |
